Requisitos mínimos para un sistema de Puesta a Tierra residencial (Varilla y Conector)

Tocas la nevera y sientes un "cosquilleo". Conectas el computador y los parlantes hacen un ruido de estática insoportable. Cae un rayo cerca y se te quema el televisor nuevo.

Todo esto tiene un culpable común: Una Puesta a Tierra deficiente (o inexistente).

Muchos creen que la "Tierra" es simplemente enterrar cualquier varilla en el patio y echarle agua. Error. Un sistema de puesta a tierra es la única vía de escape que tiene la electricidad peligrosa para no pasar a través de tu cuerpo.

Si estás construyendo o renovando, no puedes escatimar aquí. En este artículo, vamos a ver los requisitos mínimos que exige el RETIE (y la lógica eléctrica) para instalar una puesta a tierra que realmente proteja tu vida y tus equipos, olvidándonos de los mitos de la "vieja escuela".

---

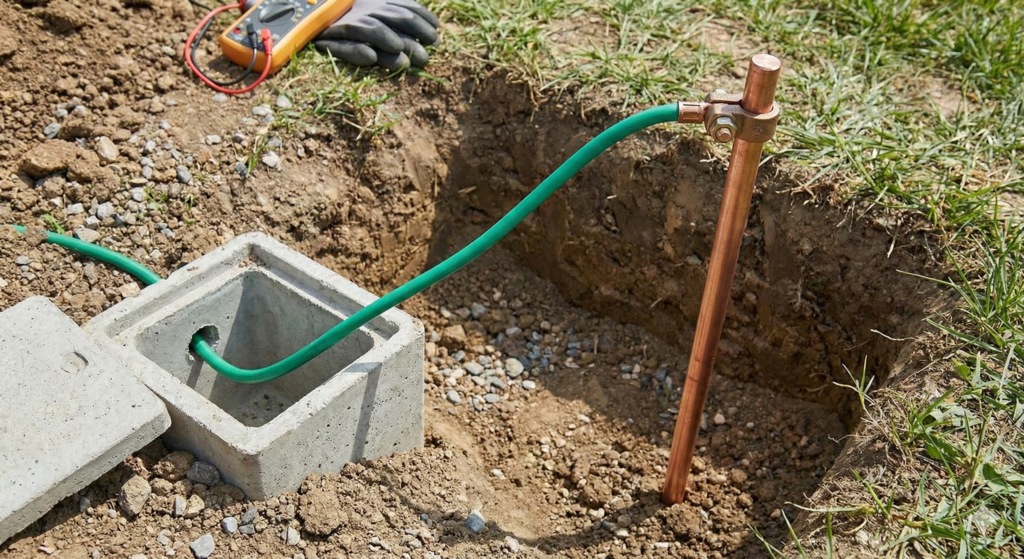

1. El Electrodo: La Varilla "Copperweld"

No sirve cualquier pedazo de metal. La varilla es el corazón del sistema y debe resistir la corrosión bajo tierra durante al menos 15 años.

Lo que exige la norma (RETIE / NTC 2050):

• Material: Debe ser certificada como Copperweld (Acero recubierto de cobre) o Cobre sólido (muy caro y raro).
  • La prueba: Si raspas una varilla barata y se le cae el cobre como si fuera pintura, es falsa. El cobre debe estar unido metalúrgicamente al acero.
• Longitud Mínima: Para vivienda unifamiliar, la varilla estándar debe medir 2.44 metros (8 pies).
  • Mito: "Corté la varilla a la mitad para que entrara más fácil". ¡Mal! Al cortarla, reduces a la mitad su capacidad de disipar corriente. Debes enterrarla completa.
• Diámetro: Mínimo 5/8 de pulgada (14-16mm). Las varillas de 1/2 pulgada ya no se aceptan para acometidas principales en la mayoría de certificaciones modernas.

---

2. El Conector: ¿Grapa o Soldadura?

De nada sirve tener una varilla excelente si el cable se suelta. La unión entre el cable y la varilla es el punto débil.

Opción A: La Grapa (Conector de Bronce)

Es lo más común en casas. Es una abrazadera con un tornillo.

• Requisito: Debe ser de bronce o aleación de cobre resistente a la corrosión y apta para enterramiento directo.
• El problema: Con el tiempo, la vibración y la tierra aflojan el tornillo. El contacto se pierde y te quedas sin tierra sin saberlo.
• Mantenimiento: Si usas grapa, NO debes tapar la cabeza de la varilla con cemento. Debes instalar una Caja de Inspección (esa cajita de concreto de 30x30cm en el piso) para poder apretar el tornillo una vez al año.

Opción B: Soldadura Exotérmica (Lo Profesional)

Es una reacción química que funde el cable con la varilla convirtiéndolos en una sola pieza de metal.

• Ventaja: Nunca se afloja, nunca se corroe y no necesita mantenimiento. Es la conexión perfecta.
• Desventaja: Requiere un molde y pólvora para hacerla. Es más costoso, pero para una casa definitiva, vale cada centavo.

---

3. El Tratamiento del Suelo: Adiós a la Sal y el Carbón

Aquí es donde los electricistas empíricos fallan. Antiguamente se hacía una mezcla de Sal Marina y Carbón Vegetal para mejorar la conductividad del terreno.

¿Por qué está prohibido hoy? La sal es corrosiva. Si le echas sal a una varilla de metal, en 2 años la varilla se habrá disuelto por el óxido. Tendrás una tierra excelente el primer año y cero tierra al segundo.

La Solución Moderna: Si tu terreno es muy seco o rocoso y necesitas mejorar la resistencia, usa Geles o Cementos Conductivos (tipo Favigel, Hidrosolta, ThorGel).

• Estos productos retienen la humedad sin corroer la varilla. Son químicos diseñados para durar 20 años bajo tierra.

---

4. El Conductor del Electrodo (El Cable)

Es el cable que va desde la varilla hasta tu tablero de breakers.

• Calibre Mínimo: Generalmente No. 8 AWG en Cobre. Nunca uses cable más delgado (como #10 o #12) para la acometida de tierra principal, porque si cae un rayo, el cable se fundirá antes de llevar la energía al suelo.
• Color: Verde o Desnudo.
• Protección: Debe ir entubado (ducto PVC) desde la caja de inspección hasta el tablero para protegerlo de golpes o robos.

---

Resumen del Kit de Puesta a Tierra Legal

Para que el inspector te apruebe y duermas tranquilo, tu lista de compras debe ser:

1. 1 Varilla Copperweld certificada de 2.44m x 5/8".
2. 1 Conector de bronce certificado (o soldadura exotérmica).
3. 1 Caja de inspección de 30x30cm (plástica o concreto).
4. Dosis de Gel conductivo (si el suelo es malo).
5. Cable #8 AWG (mínimo) hasta el tablero.

---

¿Puedo conectar la tierra a la tubería del agua?

NO. Antiguamente se hacía porque las tuberías eran de hierro galvanizado. Hoy en día son de PVC (plástico), que es aislante. Si conectas la tierra al grifo, no estás protegiendo nada. Y si la tubería es metálica, corres el riesgo de electrocutar a tu vecino cuando se esté bañando.

¿Qué pasa si vivo en un segundo piso?

La tierra debe bajar hasta el suelo real (el planeta Tierra). No puedes poner una varilla en una matera en el balcón (sí, hemos visto esto). Debes llevar el cable verde por los ductos del edificio hasta el sistema de puesta a tierra general del edificio en el sótano o jardín.

¿Es lo mismo Neutro que Tierra?

Jamás.

• El Neutro es para que los equipos funcionen (retorno de corriente normal).
• La Tierra es para seguridad (escape de corriente de falla).
• Si los unes en un tomacorriente (haces un puente), creas un peligro mortal llamado "falso neutro". Solo se pueden unir en un único punto: el tablero principal o el transformador.

---

¿No sabes si tu Puesta a Tierra funciona?

Tener una varilla enterrada no garantiza nada si el terreno es malo o el cable se rompió. La única forma de saberlo es midiendo con un aparato especial llamado Telurometro.
