Distancias de seguridad para tomacorrientes en baños y zonas húmedas (Guia Retie / NTC 2O50)

Estás remodelando un baño. El enchape quedó precioso, el espejo con luz led se ve moderno y el lavamanos es de última generación. Pero llega el día de la visita de certificación RETIE y el inspector niega con la cabeza mientras señala un tomacorriente.

"Este punto no cumple con la distancia de seguridad. Tiene que romper el enchape y moverlo".

El corazón se te cae al piso. Romper azulejos nuevos es costoso y doloroso.

El baño es, estadísticamente, el lugar más peligroso de la casa en términos eléctricos. La mezcla de cuerpo mojado, pies descalzos y aparatos eléctricos (secadores, afeitadoras) es mortal. Por eso, la normativa colombiana (NTC 2050 y RETIE) es extremadamente estricta sobre dónde puedes y dónde no puedes poner un enchufe.

En esta guía, vamos a desglosar las "Zonas de Seguridad" para que diseñes tu baño a prueba de inspectores y, lo más importante, a prueba de accidentes.

---

Regla #1: La Obligación del GFCI (Salvavidas)

Antes de hablar de centímetros, hablemos de protección. En un baño, TODOS los tomacorrientes deben tener protección de falla a tierra.

No importa si está lejos de la ducha. Si es un baño, debe ser:

1. Un tomacorriente tipo GFCI (con botones de Test/Reset).
2. O un tomacorriente normal protegido por un Breaker GFCI en el tablero.

Nota: La norma prohíbe explícitamente instalar tomacorrientes "boca arriba" en el mesón del lavamanos, porque les puede caer agua estancada.

---

El Lavamanos: ¿Qué tan cerca puede estar el enchufe?

Esta es la pregunta del millón. Muchos creen que debe estar "lejos", pero la norma también exige que esté "cerca" para evitar que uses extensiones peligrosas.

Según la NTC 2050 (Sección 210-52):

• Distancia Máxima: Debe haber al menos un tomacorriente a no más de 90 cm del borde del lavamanos. ¿Por qué? Para que el cable de la afeitadora o el secador alcance sin estirarse.
• Distancia Mínima: La norma no da un número exacto en centímetros para la "mínima" al lavamanos, pero aplica el sentido común técnico y la recomendación de inspectores: aléjalo al menos 20-30 cm de la fuente de agua (el grifo) para evitar salpicaduras directas.

Ubicación ideal: En la pared adyacente al espejo, a unos 20-30 cm de altura sobre el nivel del mesón y a 20 cm laterales del borde del lavamanos.

---

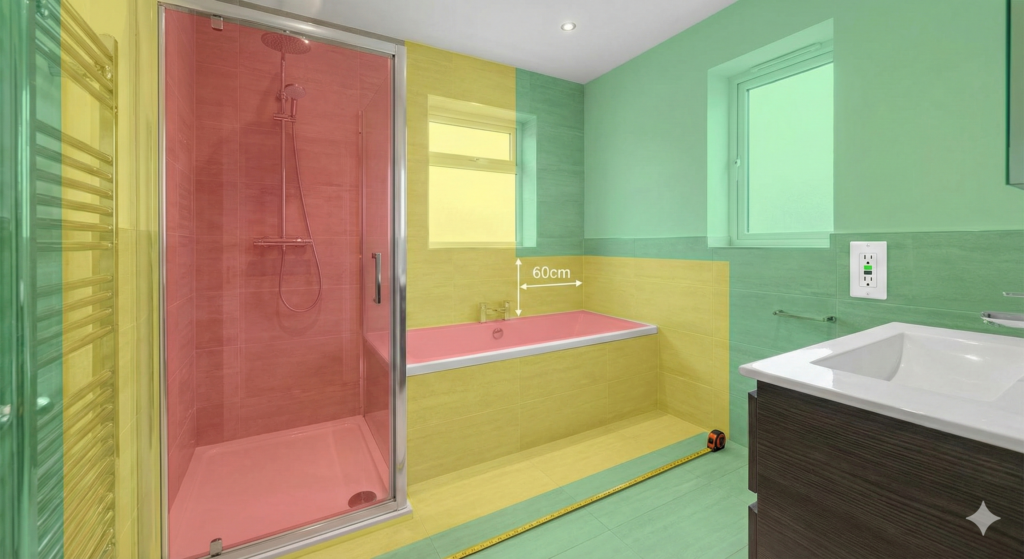

Las 4 Zonas de Peligro (Duchas y Bañeras)

Para la zona de la ducha, la norma divide el espacio en volúmenes. Imagina cajas invisibles alrededor del agua:

🚫 Zona 0: El interior de la ducha/tina

Es el espacio donde se acumula el agua (el piso de la ducha o el interior de la bañera).

• ¿Qué se permite? NADA. Ni interruptores, ni tomas, ni luces (a menos que sean especiales IPX7 de 12V, como en jacuzzis).

🚫 Zona 1: Encima de la ducha

Es el espacio vertical desde el piso hasta 2.25 metros de altura, justo encima de donde te bañas.

• ¿Qué se permite? Solo calentadores de agua fijos o extractores diseñados para esa zona. Cero tomacorrientes.

⚠️ Zona 2: El perímetro de seguridad

Es el área que se extiende 60 cm hacia afuera desde la puerta de la ducha o el borde de la tina.

• El peligro: Aquí es donde alguien mojado estira el brazo.
• Regla: No se deben instalar tomacorrientes aquí, a menos que sean unidades especiales de afeitadora con transformador de aislamiento (muy raros en casas). Los interruptores son permitidos solo si son de tipo "tirador" (cuerda) o especiales, pero se recomienda evitarlos.

✅ Zona 3: El resto del baño

Es el espacio que queda después de los 60cm de la Zona 2 (o a más de 2.40m de distancia horizontal).

• Regla: Aquí puedes instalar tus tomacorrientes GFCI y tus interruptores normales sin problema.

---

Interruptores: ¿Puedo prender la luz desde la ducha?

No. El interruptor de la luz debe estar ubicado fuera del alcance de una persona que esté usando la ducha o la bañera.

La lógica es simple: Si estás mojado y pisando agua, tu resistencia eléctrica baja drásticamente. Si tocas un interruptor defectuoso, la descarga te matará.

• Recomendación: Ubica los interruptores a la entrada del baño, lejos de las zonas húmedas.

---

Resumen para tu reforma (Checklist)

Si vas a llamar al electricista, asegúrate de cumplir esto:

1. Toma de Lavamanos: Instálalo a pared, al lado del espejo. Nunca en el mesón boca arriba. Usa GFCI.
2. Ducha: No pongas nada eléctrico dentro del cubículo de la ducha ni a menos de 60cm de la puerta de vidrio.
3. Iluminación: Si pones luces sobre la ducha (balas LED), asegúrate de que sean cerradas (IP44 o superior) para que el vapor no oxide los contactos y cause un corto.
4. Tierra: Todo, absolutamente todo (tomas, luces, rejillas metálicas) debe estar conectado a tierra física.

---

¿Puedo poner un televisor en el baño? Sí, pero con mucho cuidado. Debe estar instalado en la Zona 3 (lejos de salpicaduras), conectado a un tomacorriente GFCI y preferiblemente en un soporte alto. Nunca apoyado en el borde de la tina.

Tengo un baño muy pequeño y el lavamanos está pegado a la ducha. ¿Qué hago? Es común en apartamentos pequeños. Si no puedes cumplir los 60cm de distancia de la Zona 2, debes instalar el tomacorriente lo más lejos posible y usar una tapa protectora hermética (tipo intemperie) que se cierre cuando no lo uses, para garantizar que el vapor o el agua no entren.

¿El calentador de paso eléctrico puede ir dentro de la ducha? Sí, los calentadores de ducha (las "cebolletas" eléctricas famosas en Colombia) están permitidos si cumplen la norma de producto, tienen su tierra conectada y el circuito es exclusivo. Pero ojo: el empalme de los cables debe quedar dentro de una caja estanca, no con cinta aislante expuesta al vapor.

---
