Estás pasando la sonda (guía) por la tubería. Amarras los 6 cables, aplicas fuerza y... se atascan a mitad de camino. Llamas a tu ayudante, halan entre los dos y, de repente, los cables pasan, pero salen pelados y raspados al otro lado.
Acabas de arruinar la instalación.
Uno de los errores más graves en las instalaciones eléctricas residenciales es creer que si el cable entra físicamente, entonces sirve. Falso.
Los cables necesitan "respirar". Si llenas el tubo al 100%, el calor que generan no tiene por dónde escapar, el aislamiento se derrite y provocas un corto circuito interno.
La norma NTC 2050 (y el NEC) establece una "Regla de Oro" para evitar esto. En este artículo, te daré los números exactos de cuántos cables THHN puedes meter legalmente en los tubos más comunes de ½" y ¾" sin violar la ley ni poner en riesgo la casa.
La norma es clara. Para facilitar la disipación de calor y evitar daños al halar los cables, no puedes ocupar más del 40% del área interna del tubo cuando instalas 3 o más cables.
Imagina que el tubo es una autopista.
Si está llena de carros al 100%, nadie se mueve y el motor se recalienta.
Si está al 40%, el tráfico fluye y el aire circula.
El mito: "Si le echo jabón, caben más".
La realidad: El jabón de cocina se seca con el tiempo y se convierte en pegamento. Si algún día necesitas sacar un cable para repararlo, será imposible porque estará soldado al tubo. Usa lubricante especial para cables o vaselina neutra.

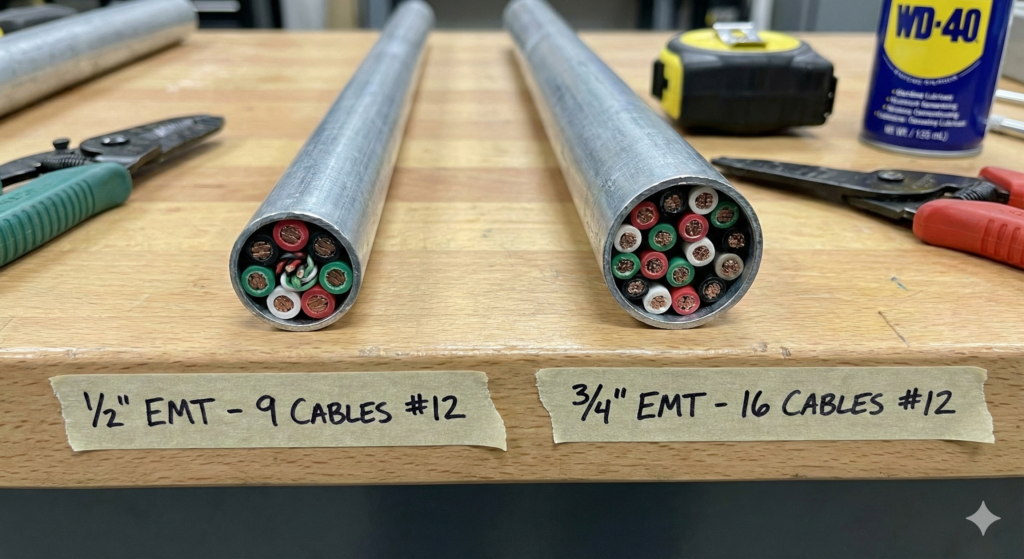

Tablas de Ocupación Máxima (Guárdalas en tu celular)
Estos cálculos están basados en cable tipo THHN / THWN-2 (el más común y recomendado hoy en día). Si usas cable THW viejo (el grueso gomoso), caben menos.
1. Tubería de ½ Pulgada (Media)
Es el tubo más delgado, usado para bajantes de interruptores o tomas individuales.
Calibre del Cable (AWG)
Cantidad MÁXIMA permitida (THHN)
Uso típico
14 AWG
12 cables
Iluminación / Retornos
12 AWG
9 cables
Tomacorrientes generales
10 AWG
5 cables
Duchas / Aires pequeños
8 AWG
3 cables
Estufas / Acometidas pequeñas
Consejo: Aunque la tabla diga que caben 9 cables número 12, en la práctica meter más de 6 en media pulgada es muy difícil si la tubería tiene curvas. Si tienes más de 5 o 6 cables, salta al tubo de ¾".
2. Tubería de ¾ Pulgada (Tres cuartos)
Es el estándar para las "arterias" principales que comunican cajas de paso o para circuitos de cocina cargados.
Calibre del Cable (AWG)
Cantidad MÁXIMA permitida (THHN)
Uso típico
14 AWG
22 cables
(Demasiados, difícil de organizar)
12 AWG
16 cables
Circuitos ramales agrupados
10 AWG
10 cables
Duchas / Aires / Secadoras
8 AWG
6 cables
Acometidas Monofásicas
6 AWG
4 cables
Acometidas Bifásicas
¿PVC o EMT (Metálico)? ¿Cambia la cantidad?
Sí, varía milimétricamente.
El tubo EMT (Metálico) tiene paredes más delgadas, por lo que tiene un poquitico más de espacio interno.
El tubo PVC (Plástico) tiene paredes gruesas (especialmente el Schedule 40), reduciendo el espacio útil.
Las tablas de arriba son un promedio seguro. Si usas PVC pesado, resta 1 cable a cada cálculo para estar seguro y no sufrir halando.
Consecuencias de violar esta norma
Quizás pienses: "Pero si yo metí 12 cables en un tubo de media y funcionó". Puede que encienda hoy, pero mira lo que pasa a largo plazo:
Efecto de Inducción: Entre más cables aprietas juntos, más campos magnéticos interactúan. Esto genera "voltaje fantasma" y puede disparar los breakers sin razón.
Imposible Mantenimiento: El día que un cable falle, no podrás sacarlo. Tendrás que romper la pared y cambiar la tubería entera.
Rasgado del Aislamiento: Al pasar los cables por una curva de 90 grados apretada, la fricción pela el recubrimiento. Creas un corto circuito silencioso dentro de la pared que puede tardar meses en manifestarse.
Preguntas Frecuentes (FAQ)
¿Puedo mezclar cables de diferentes calibres en el mismo tubo?
Sí, claro. Por ejemplo, llevar 3 cables #12 y 2 cables #14.
Pero el cálculo se complica. No puedes usar la tabla simple. Debes sumar el área en mm² de cada cable y asegurarte de no pasar el 40% del área del tubo.
Regla rápida: Si mezclas, usa el sentido común. Si sientes que la sonda se traba, es que vas muy lleno.
¿El cable de tierra cuenta para la suma?
SÍ. El cable de tierra ocupa espacio físico y genera fricción. Debes contarlo como uno más.
Ejemplo: Si llevas Fase, Neutro y Tierra #12, son 3 cables.
¿Puedo pasar cables de red (UTP) o coaxial junto con los eléctricos?
¡PROHIBIDO! 🚫
La norma exige que las corrientes débiles (Datos, TV, Teléfono) vayan en tuberías totalmente separadas de la electricidad (Potencia).
Si los juntas, la electricidad generará interferencia (ruido) en tu internet o en la señal de TV, y si hay un corto, podrías quemar tu computador o televisor a través del puerto de red.
¿Tienes una tubería complicada o una mezcla rara de cables?
A veces toca pasar una acometida #8 junto con unos circuitos #12 y no sabes si caben o si necesitas romper pared para poner un tubo de 1 pulgada.
No adivines. Danos los datos de tus cables y te hacemos el cálculo matemático exacto.
👉 [Entra al Foro y pregunta: "¿Caben estos cables en mi tubo?"]
