Guía para instalar un sensor de movimiento de 3 cables (Fase, Neutro y Retorno)

¿Estás cansado de que la luz del pasillo se quede encendida toda la noche? ¿O quieres que la luz de la entrada se active sola cuando llegas con las bolsas del supermercado?

Instalar un sensor de movimiento es una de las mejores inversiones para tu hogar: ahorras dinero en la factura y ganas comodidad. Pero cuando abres la caja y ves tres cables de colores extraños que no coinciden con los de tu pared, empieza el dolor de cabeza.

No te preocupes. En esta guía te explicaré cómo conectar correctamente un sensor de 3 hilos (Fase, Neutro y Retorno) para que funcione a la primera y no quemes nada en el intento.

---

1. El gran misterio: ¿Qué significan los colores de los cables?

Aquí es donde falla el 80% de las instalaciones. Los sensores suelen venir con cables de colores "estándar internacional" (norma IEC) que muchas veces son distintos a los cables que tienes en tu casa (norma NEC o antigua).

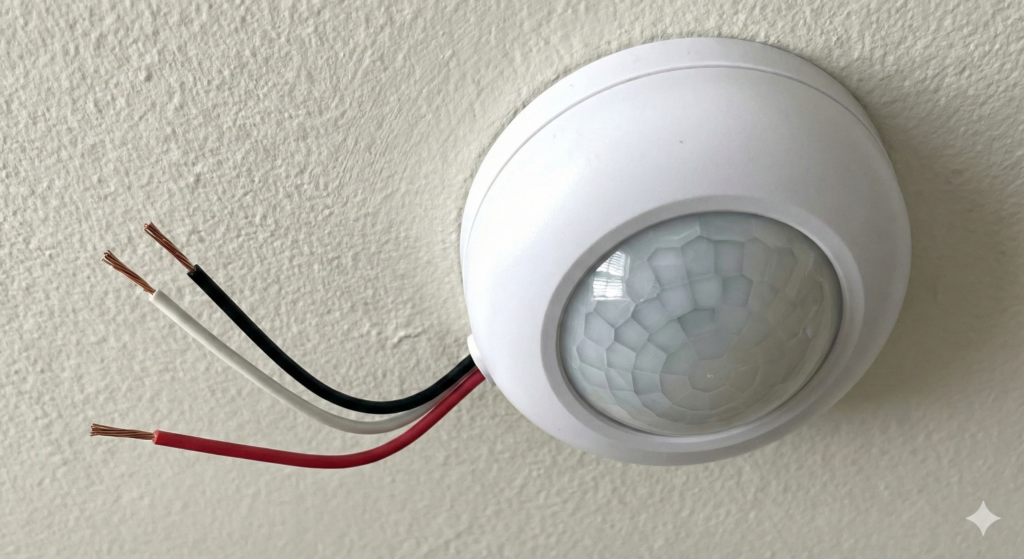

Antes de cortar nada, mira los cables que salen de tu sensor. Lo más común es encontrar esta combinación:

• Marrón o Negro (L): Es la Fase (Línea). Aquí debe entrar la corriente constante que viene de tu casa.
• Azul (N): Es el Neutro. Es necesario para que el sensor "piense" y funcione.
• Rojo (A, L' o OUT): Es el Retorno (o Carga). Este es el cable que lleva la corriente controlada hacia el bombillo cuando el sensor detecta movimiento.

⚠️ Importante: No te fíes solo del color. Busca siempre las letras impresas en la carcasa del sensor: L (Línea), N (Neutro) y L' (Salida a lámpara).

---

2. Diagrama de Conexión Paso a Paso

Imagina que tienes tres puntos: La Red Eléctrica (tu pared), el Sensor y el Bombillo. El circuito se cierra así:

1. Fase de la Pared: Va conectada DIRECTO al cable Marrón/Negro (L) del sensor. El sensor necesita energía viva las 24 horas.
2. Neutro de la Pared: Este tiene doble trabajo. Debe ir conectado al cable Azul (N) del sensor Y TAMBIÉN debe ir conectado a la rosca del bombillo. (Haces un empalme o "puente" en la caja).
3. El Retorno (Cable Rojo del Sensor): Este es el que hace la magia. Lo conectas al cable que va hacia el punto central del bombillo.

En resumen:

• Al sensor le entran Fase y Neutro (para poder funcionar).
• Del sensor sale un solo cable (Rojo) hacia el bombillo.
• Al bombillo le llega el Rojo del sensor y el Neutro de la casa.

---

3. Ajustando los controles: ¿LUX y TIME?

Ya lo conectaste, subiste los tacos y... ¿no enciende? ¿O se enciende de día? Tranquilo, falta calibrarlo. La mayoría de sensores tienen dos o tres perillitas pequeñas:

🌞 LUX (Luminosidad)

Define cuándo quieres que trabaje el sensor.

• Modo SOL: El sensor encenderá la luz siempre que detecte movimiento, sea de día o de noche. Útil para pasillos oscuros o baños.
• Modo LUNA: El sensor solo encenderá si es de noche (está oscuro). Úsalo para luces exteriores para no gastar luz durante el día.

⏱️ TIME (Tiempo)

Define cuánto tiempo se queda encendida la luz después de que te fuiste.

• Puede ir desde 5 segundos (para pruebas) hasta 10 o 15 minutos.
• Consejo: Para zonas de paso (escaleras), configúralo en 1 o 2 minutos. Para baños, dale al menos 5 o 7 minutos para no quedarte a oscuras.

---

4. Problemas Comunes y Soluciones

"El sensor no apaga nunca la luz"

• Causa 1: Tienes el tiempo (TIME) al máximo. Bájalo al mínimo para probar.
• Causa 2: Está mal orientado. Si el sensor "ve" una ventana donde pasa gente o se mueve un árbol con el viento, se activará constantemente.
• Causa 3 (Grave): Conectaste la Fase de la pared en la salida del cable Rojo. Revisa el cableado.

"La luz parpadea como un estrobo (efecto discoteca)"

• Esto pasa mucho con bombillos LED. El sensor necesita una carga mínima para funcionar. Si tu LED es de muy baja potencia, el sensor "se vuelve loco".
• Solución: Instala un condensador en paralelo al bombillo (como explicamos en nuestro artículo anterior) o cambia a un bombillo de mejor calidad.

---

Preguntas Frecuentes (FAQ)

¿Puedo conectar varios bombillos a un solo sensor? Sí, siempre y cuando la suma de la potencia (Watts) de todos los bombillos no supere lo que aguanta el sensor. Revisa la caja (generalmente aguantan hasta 1000W en incandescente o 300W en LED).

¿Puedo poner un interruptor manual y el sensor al mismo tiempo? ¡Claro! Se llama conexión en paralelo. Conectas un interruptor normal que una la Fase de la pared con el cable Rojo (Retorno).

• Si enciendes el interruptor, la luz se queda fija (anulas el sensor).
• Si apagas el interruptor, el sensor vuelve a controlar la luz automáticamete.

¿Este sensor sirve para bombillos LED? La mayoría de los modernos sí (dicen "LED Compatible"). Si reciclas un sensor muy viejo (de hace 10 años), es posible que necesite bombillos incandescentes para funcionar bien o parpadeará con los LED.

---

¿Te has liado con los cables?

A veces los colores de la instalación antigua de la casa no ayudan y todo parece del mismo color. No adivines, ¡es peligroso!
