Guía Profesional: Cómo Instalar un Circuito Conmutable para Escaleras y Habitaciones

En el mundo de las instalaciones eléctricas residenciales, el circuito conmutable (también conocido como circuito de 3 vías o interruptor de escalera) es, sin duda, una de las soluciones más valoradas por los usuarios. La posibilidad de encender una luminaria al pie de una escalera y apagarla desde la planta superior, o controlar la luz de una habitación desde la puerta y la cabecera de la cama, aporta una comodidad y seguridad indispensables en la vivienda moderna.

En este artículo, como técnico electricista, te guiaré paso a paso por el proceso de montaje, los conceptos técnicos detrás de la conmutación y los errores que debes evitar para lograr una instalación bajo normativa.

---

1. Conceptos Fundamentales: ¿Qué es un Interruptor de 3 Vías?

A diferencia de un interruptor sencillo, que solo tiene dos terminales (entrada y salida), el interruptor conmutable cuenta con tres terminales. Uno de ellos es el "Común" (marcado generalmente con una L o un color distinto) y los otros dos son los terminales de salida para los "puentes" o "viajeros" (L1 y L2).

El principio de funcionamiento es simple: el interruptor no corta la corriente por completo, sino que la desvía de un camino a otro. Cuando ambos interruptores coinciden en el mismo camino, el circuito se cierra y la bombilla se enciende.

---

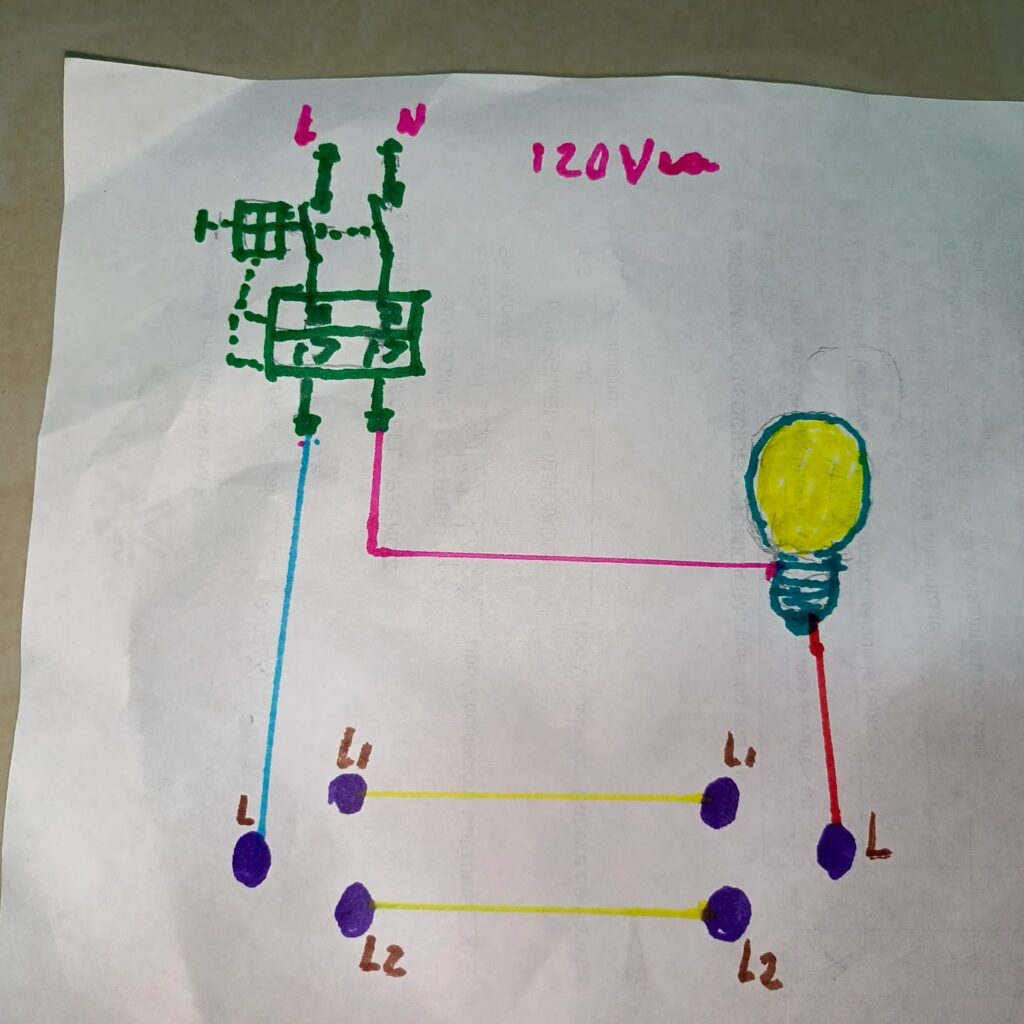

2. Diagrama de Conexión Paso a Paso

Para realizar esta instalación, utilizaremos cable de cobre calibre 14 AWG, que es el estándar recomendado para circuitos de iluminación de hasta 15 amperios.

Paso 1: Alimentación desde el Tablero Eléctrico

Todo comienza en el interruptor termomagnético. Desde allí, debemos identificar la Fase y el Neutro.

• Llevamos el cable de Fase directamente hacia la caja del primer interruptor.
• Este cable se conecta exclusivamente en el orificio marcado como L (Terminal Común) del primer conmutador.

Paso 2: Instalación de los Cables Puentes (Viajeros)

Esta es la parte donde muchos aprendices suelen confundirse. Debes conectar dos cables independientes entre ambos interruptores.

• Conecta el terminal L1 del primer interruptor con el terminal L1 del segundo.
• Conecta el terminal L2 del primer interruptor con el terminal L2 del segundo.

Consejo Pro: Como puedes ver en la imagen de mi banco de pruebas, el uso de cables del mismo color para los puentes (en este caso, verdes) facilita la identificación visual y mantiene el orden en las cajas de paso.

Paso 3: El Cable de Retorno y el Portalámparas

Una vez que los puentes están comunicando ambos interruptores, nos situamos en el segundo interruptor:

1. Del terminal L (Común) sobrante del segundo interruptor, sacamos un cable que irá directamente hacia el portalámparas. A este cable lo llamamos Retorno.
2. En el portalámparas, conectamos el retorno en el tornillo central. Esto es vital por seguridad: la fase siempre debe quedar en el punto más profundo del socket para evitar contactos accidentales al manipular el bombillo.

Paso 4: Cierre del Circuito con el Neutro

El cable de Neutro no pasa por los interruptores. Este viaja directamente desde el interruptor termomagnético (o la barra de neutros) hasta el portalámparas, conectándose en el tornillo que hace contacto con la rosca lateral.

---

3. Identificación de Colores en Tecnología LED

Si vas a instalar lámparas LED integradas, notarás que los cables vienen con un código de colores internacional que debemos respetar:

• Marrón (o Negro): Fase/Retorno.
• Azul: Neutro.
• Verde con Amarillo: Tierra física (fundamental para proteger la electrónica de la lámpara).

---

4. Errores Comunes que Debes Evitar

Como técnico, me he encontrado con fallas recurrentes en foros. Aquí te dejo lo que NO debes hacer:

Mezclar Fase y Neutro en los Interruptores

Un error peligroso es llevar el neutro a un interruptor y la fase al otro. Aunque el foco encienda, estarás creando un riesgo de cortocircuito y dejando el portalámparas energizado incluso cuando la luz esté "apagada". El neutro siempre va directo a la carga (foco).

Usar Calibres de Cable Inadecuados

Utilizar cable demasiado delgado (como calibre 16 o 18) puede provocar sobrecalentamiento si luego el usuario decide cambiar el bombillo por uno de mayor consumo o si hay una caída de tensión en tramos largos. Mantente fiel al calibre 14 AWG.

No Identificar el "Común"

No todos los fabricantes colocan los terminales en la misma posición. Siempre verifica con tu multímetro cuál es el terminal L antes de conectar, ya que si conectas la fase en un terminal de puente (L1 o L2), el circuito solo funcionará cuando el otro interruptor esté en una posición específica.

---

5. Pruebas de Funcionamiento y Seguridad

Antes de dar por terminada la labor, realiza estas comprobaciones:

1. Prueba de Conmutación: Verifica que puedes encender y apagar desde ambos puntos de forma independiente.
2. Verificación de Voltaje: Con un multímetro, mide que lleguen los 110V-120V (o 220V según tu país) al portalámparas.
3. Aislamiento: Asegúrate de que no haya filamentos de cobre fuera de los terminales que puedan tocar las cajas metálicas.

Para ver el proceso visual de este montaje, recuerda revisar el video tutorial que acompaña este artículo, donde muestro la conexión real sobre el tablero de pruebas. ¡La práctica hace al maestro!

---

¿Te ha servido esta guía? Si tienes dudas sobre cómo convertir este circuito en uno de 4 vías (para tres puntos de control o más), déjalo en los comentarios y lo trataremos en el próximo tema de foroelectricista.com.

Preguntas Frecuentes sobre el Circuito Conmutable (FAQ)

Para cerrar esta guía, he recopilado las dudas más comunes que dejan los usuarios en el foro y en mis redes sociales. Si estás empezando, esto te ahorrará muchos dolores de cabeza.

¿Puedo usar cable de diferentes colores para los puentes?

Técnicamente, el circuito funcionará con cualquier color de cable siempre que sea el calibre adecuado. Sin embargo, la normativa eléctrica recomienda usar colores que contrasten con la fase y el neutro para identificar que son "viajeros". En mi video, utilizo verde para que veas claramente el recorrido, pero en una instalación real podrías usar amarillo o azul (siempre que no se confunda con el neutro).

¿Qué pasa si conecto la fase en L1 en lugar de L?

Este es el error más típico. Si conectas la fase en un borne de puente, el sistema presentará una falla de dependencia. Esto significa que la luz solo encenderá desde un interruptor si el otro está en una posición específica. Si notas que tienes que "dejar prendido" un interruptor para que el otro funcione, es señal de que intercambiaste el Común (L) por un Viajero (L1/L2).

¿Se pueden controlar más de dos puntos (3, 4 o más)?

¡Claro que sí! Pero para eso necesitas un interruptor de cruzamiento (o de 4 vías). Este se coloca en medio de los dos interruptores conmutables que ya instalamos. Es ideal para pasillos muy largos o habitaciones con varios accesos. Si te interesa, déjamelo saber en los comentarios y haremos un esquema especial.

¿Por qué mi bombillo LED parpadea cuando el circuito está apagado?

Esto ocurre a menudo en circuitos conmutables debido a la inducción electromagnética. Al ir dos cables (puentes) juntos por el mismo ducto, uno puede "inducir" una pequeña corriente en el otro, suficiente para cargar el capacitor de un bombillo LED de mala calidad. La solución suele ser instalar un pequeño condensador en paralelo con la lámpara o usar bombillos de mejor marca que filtren ese residuo.

¿Es obligatorio el uso de tubería o ducto?

Totalmente. Por norma de seguridad, los cables nunca deben ir sueltos dentro de las paredes. El uso de tubería PVC eléctrica o conduit metálico protege la instalación contra la humedad, roedores y posibles cortocircuitos que deriven en incendios.

---

Conclusión

La instalación de un circuito conmutable sencillo es un proyecto básico pero que requiere precisión. Siguiendo el orden de: Fase al Común -> Puentes entre L1 y L2 -> Retorno al Foco, garantizas un trabajo profesional que durará años.

Si este artículo te ayudó, compártelo con otro colega y no olvides pasarte por mi canal de YouTube para ver la instalación en vivo. ¡Nos vemos en los cables!
